一、产品概述

复式升降输送设备是自动化码垛生产线、仓储物流系统中实现物料垂直转运、高低楼层接驳的专用升降输送装备。设备集成滚筒输送平台与垂直提升机构，可完成袋装物料、空托盘、满载托盘在不同高度工位之间的升降输送任务。当产线存在楼层落差、上下层输送线高度不一致时，复式升降输送设备可以打通高低工位之间的物流通道，常与过渡输送机、改向输送机、缓冲输送设备配套联动，组成完整闭环输送系统，广泛应用于化工粉体、饲料、粮食、建材、食品等行业全自动包装生产线，实现物料跨高度全自动转运。

二、设备结构组成

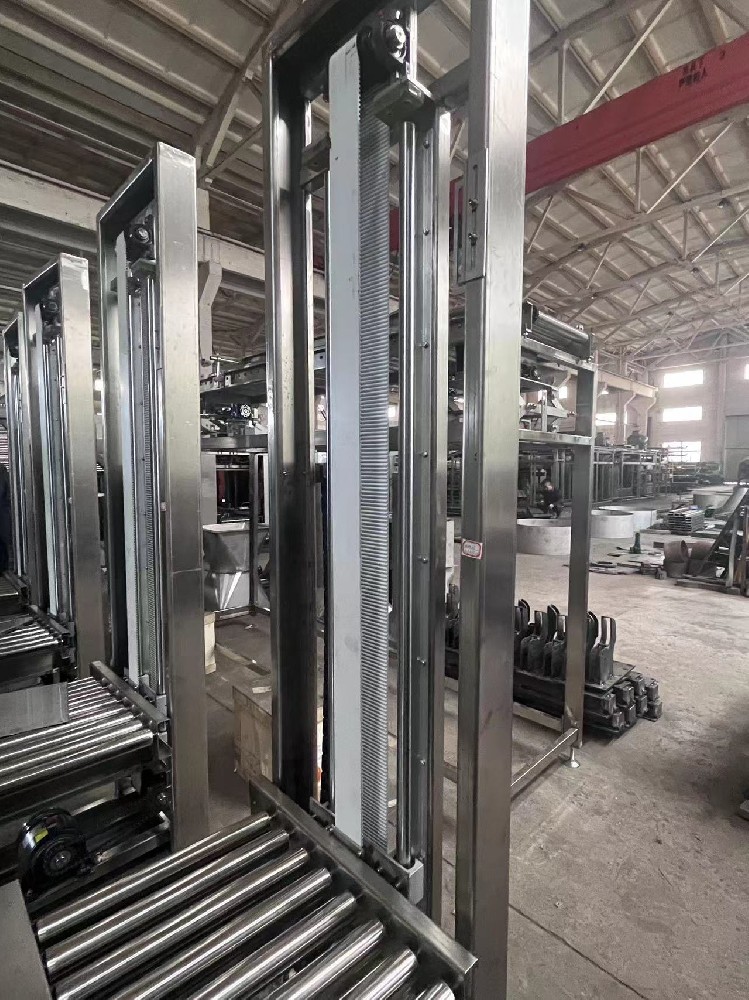

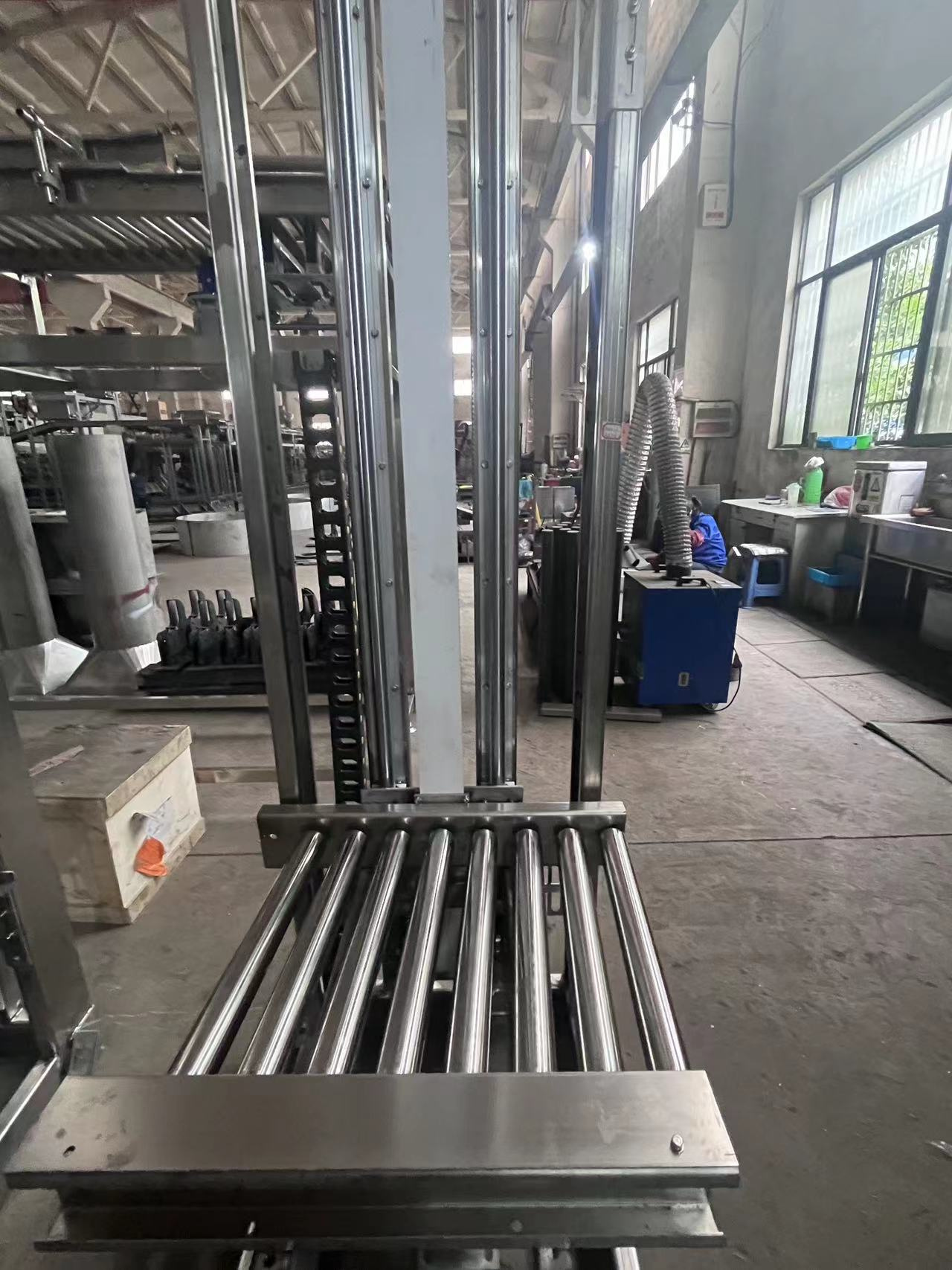

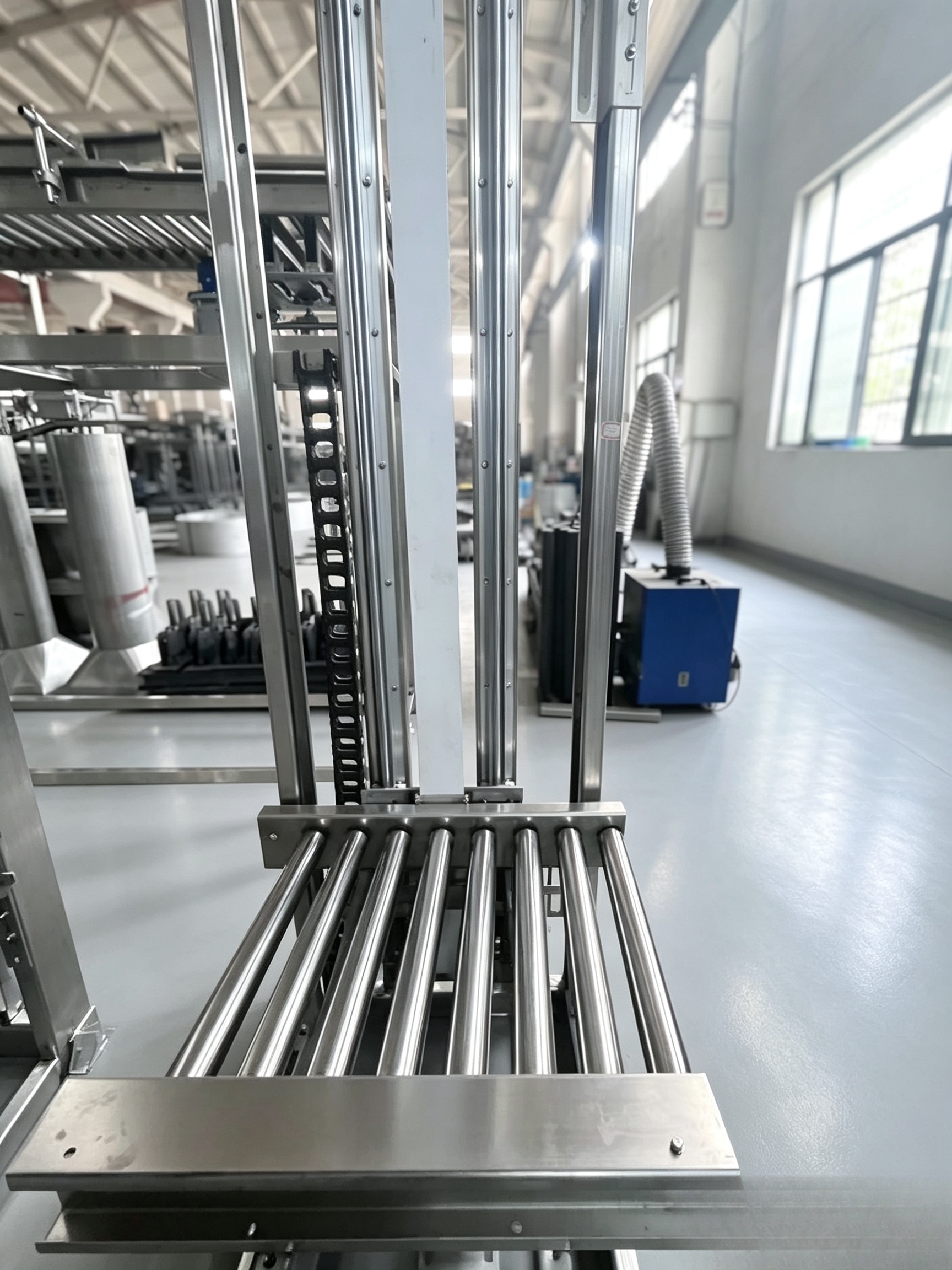

整机主体框架采用加厚型钢焊接而成，经过去应力处理，刚性强，重载运行不易变形，接触物料部位可选用 304 不锈钢材质，满足潮湿、粉尘腐蚀工况。输送台面搭载重载滚筒输送机构，可完成物料水平方向的进出输送。垂直升降系统采用双立柱导向结构，升降运行平稳、导向精度高，有效防止输送台面倾斜晃动。动力系统可选用链条提升或者液压提升两种驱动形式，配套独立减速电机，升降速度可调。机身安装光电检测传感器、上下限位开关、过载保护装置，底部配有可调支撑地脚，便于现场安装找平。

三、核心工作原理

物料由上游水平输送线送入复式升降设备的滚筒台面，到位后光电传感器发出信号，控制系统锁定物料位置，滚筒停止运转。随后升降机构带动整个输送平台平稳上升或者下降，运行至目标高度工位，触发到位限位开关，升降动作停止。下游输送线就绪后，台面滚筒启动，将物料送出升降平台，完成一次高低工位转运循环。设备可根据产线需求，实现低位进‑高位出、高位进‑低位出，也可循环往复完成托盘回流升降输送，全程自动运行，无需人工搬运干预。

四、主要功能优势

复式升降输送设备最核心优势是实现物料水平输送与垂直提升一体化作业，无需分开配置输送设备与单独升降机，节省设备采购成本与车间占地空间。双立柱导向结构保障台面升降平稳，托盘、袋装物料在升降过程中不会出现滑落、倾倒等问题。升降高度、输送台面宽度、载重能力均可根据客户工况定制；升降速度、滚筒输送速度变频可调，能够与上下游输送设备节拍完美匹配。模块化设计安装便捷，后期滚筒、链条、电机等零部件拆装简单，维护保养方便。设备自带上下限位、过载急停、防坠落保护功能，多重安全防护，保障生产线稳定运行。

五、典型应用场景

该设备适配多种高低落差输送工况。可用于包装生产线成品托盘从地面输送线提升至二楼码垛工位；也可将码垛完成的满载托盘从高处输送线下放至低层出库输送线；还可以应用于空托盘回流系统，完成空托盘跨高度循环转运。设备既可单机独立使用，也能够与分线、合流、改向、缓冲输送设备串联使用，搭建多层立体物流输送回路。无论是新建带楼层落差的全自动生产线，还是老车间改造增加高低输送通道，复式升降输送设备都是理想的解决方案。

六、产品价值总结

复式升降输送设备是打通高低工位物料输送通道的关键枢纽，完美解决车间楼层高差、设备高度不一致带来的输送难题。输送‑提升一体化的设计简化了整条物流线路布局，减少中间转运环节，有效提升生产线自动化程度，降低人工上下搬运物料产生的劳动成本与安全隐患。设备运行稳定可靠，多重安全防护降低故障停机概率，帮助企业实现物料从包装出料、码垛、仓储出库全流程无人化转运。对于存在高低工位输送需求的生产企业，复式升降输送设备是构建高效立体自动化物流系统不可或缺的核心装备。
