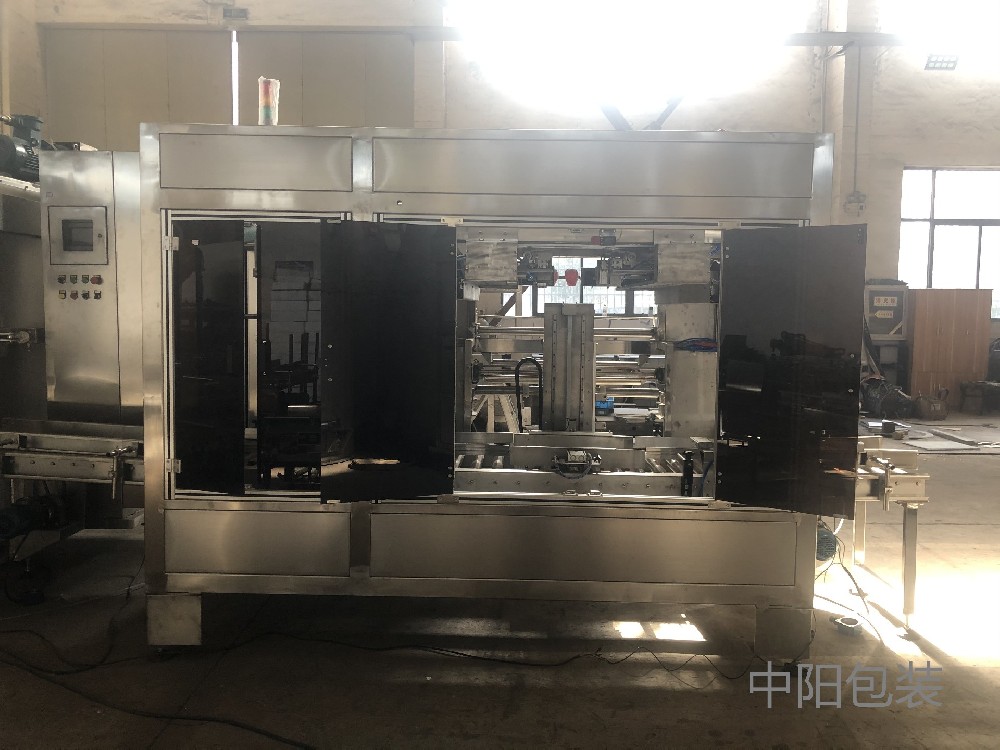

全自动套袋机是现代化包装生产线中的关键设备，主要用于实现包装袋的自动化取袋、开袋和套袋作业。
以下为全自动套袋机简介：
1. 设备概述
适用行业：化工、食品、建材、医药、农业（种子/肥料）
核心功能：自动取袋→开袋→套袋→定位→移袋（可对接灌装、封口设备）
关键指标 参数
套袋速度 10-30袋/分钟（视袋型调整）
适用袋型 编织袋、纸袋、PE袋、铝箔袋
袋尺寸范围 长300-800mm × 宽200-500mm
定位精度 ±0.5mm（视觉辅助）
电源/气源 220V/50Hz 1.5kW + 0.6MPa洁净压缩空气
通信协议 Modbus RTU/TCP，支持PLC联动控制
2. 设备结构及核心组件
1. 取袋机构
- 伺服驱动机械臂（YAMAHA/爱普生）
- 自适应真空吸盘组（耐油/防静电可选）
2. 开袋装置
- 气动夹爪+负压吸附（确保袋口100%张开）
- 光电检测（防止空袋或双袋误操作）
3. 套袋定位系统
- 高精度伺服滑台（重复定位±0.2mm）
- 工业相机（基恩士CV-X系列）
4. 输送与纠偏
- 变频调速皮带机（带自动纠偏功能）
- 防跑偏光电传感器（欧姆龙E3Z系列）
5. 控制系统
- PLC（三菱FX5U） + 10寸触摸屏（威纶通）
- 故障自诊断系统（20+常见问题代码库）
3. 工作流程（时序图）
1. 取袋 → 2. 视觉定位袋口 → 3. 气动开袋 → 4. 精准套入灌装口 → 5. 夹袋固定 → 6. 释放复位
（全程耗时≤3秒/袋，支持连续作业）
4. 型号对比选型指南
型号 | 经济型 | 标准型 | 高性能型 |
速度 | 8-15袋/分钟 | 10-30袋/分钟 | 20-40袋/分钟 |
精度 | ±1mm | ±0.5mm | ±0.3mm |
袋重 | ≤10kg | ≤25kg | ≤50kg |
价格 | ￥12-15万 | ￥18-25万 | ￥30万+ |
适用场景 | 低产能产线 | 标准包装线 | 高速智能化生产线 |
5. 特殊定制选项
防爆型：Ex d IIB T4防护等级（化工易燃环境）
无菌型：304不锈钢机身+无菌风帘（GMP车间）
智能升级：
二维码绑定（实现一袋一码追溯）
AI视觉质检（自动剔除破损/印刷不良袋）
6. 安装与维护要点
安装要求
地面水平度≤0.1mm/m²
预留检修空间≥800mm（设备四周）
日常维护
每日清洁吸盘及传感器
每周检查气路过滤器
每季度润滑导轨/丝杠
3.常见故障处理
故障现象 | 可能原因 | 解决方法 |
吸袋不稳定 | 真空管路泄漏 | 检查电磁阀及气管连接 |
袋口偏移 | 视觉镜头污染 | 用无尘布清洁镜头 |
输送卡顿 | 皮带张力不足 | 调整张紧轮或更换皮带 |

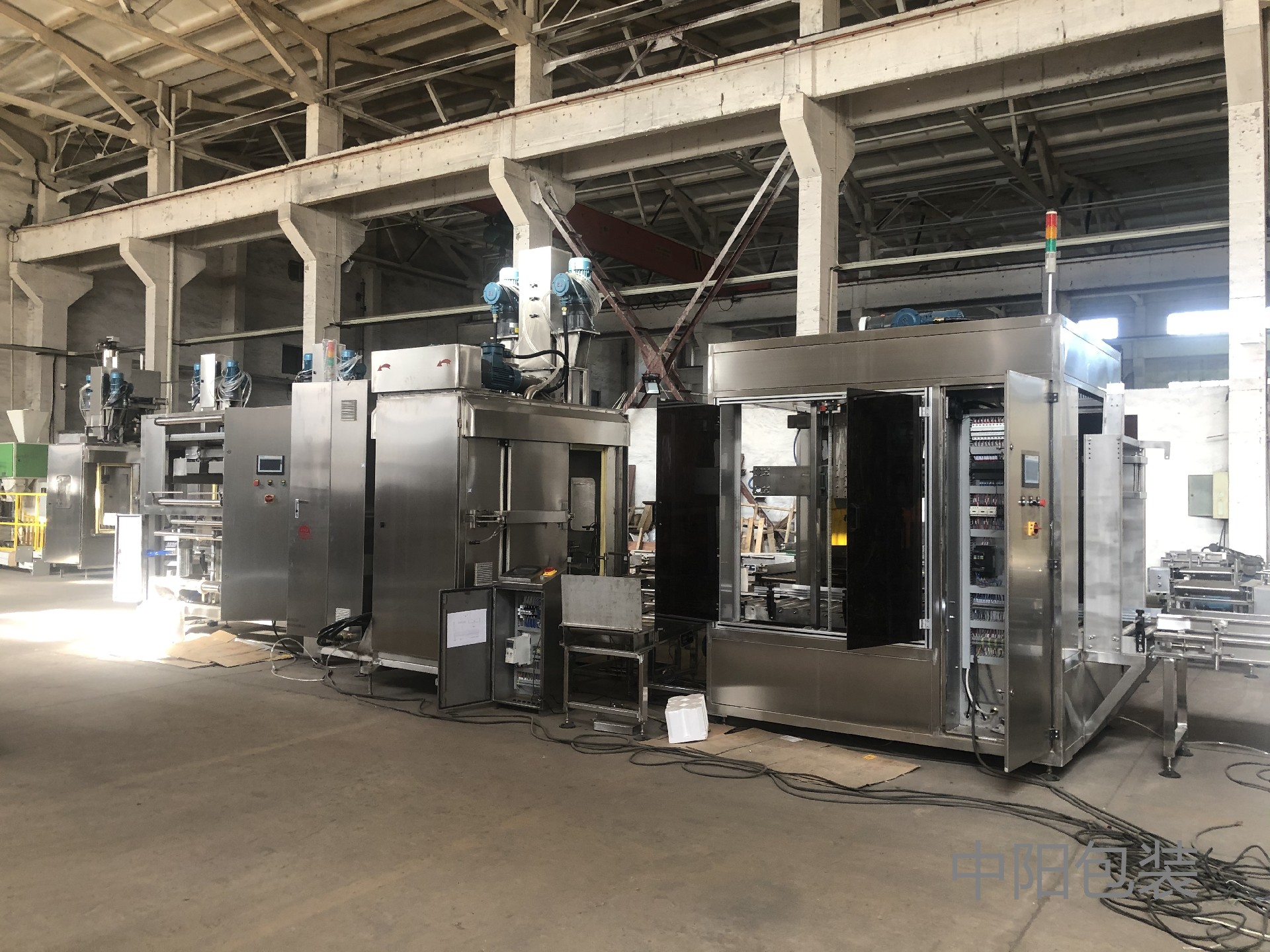

典型应用案例：
化肥自动包装线（配合吨袋包装机）
食品粉末全自动灌装（如奶粉、淀粉）
医药原料无菌包装（需洁净室环境）
[袋库] → [自动套袋机] → [灌装机] → [热封机]
↑(视觉定位) ↑(联动信号)
