全自动上袋机适用于现代化包装生产线集成，主要实现包装袋的自动化取袋、开袋和上袋作业。以下为全自动上袋机设备特点、技术参数、工作流程及选型建议。
1. 设备概述
设备类型：机械手式/传送带式自动上袋系统
适用袋型：编织袋、纸袋、PE袋（尺寸范围：L400-1000mm × W300-600mm）
工作节拍：600-1200袋/小时（视袋型及配合设备）
定位精度：±1mm（视觉辅助定位系统）
兼容性：可与吨袋包装机、灌装机、封口机联动（支持Profinet/Ethernet通信）
2. 核心功能模块

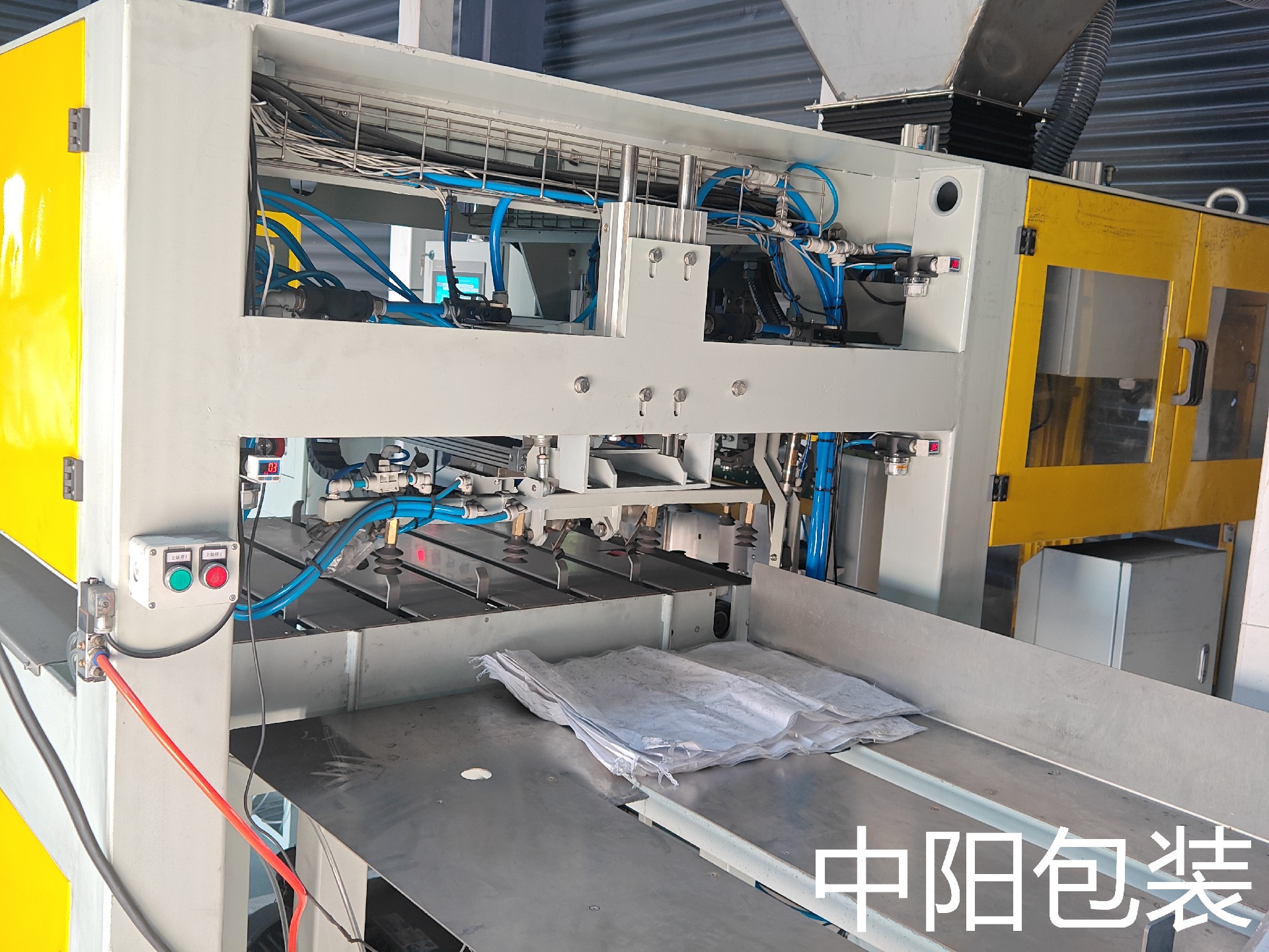

1. 取袋机构
- 真空吸盘组（Schmalz品牌，负压-80kPa）
- 自适应袋口张开装置（气动机械爪）
2. 视觉定位系统
- 工业相机（Basler 500万像素）
- 算法识别袋口位置/印刷标记（精度±0.5mm）
3. 输送系统
- 变频调速皮带机（速度0.5-2m/s可调）
- 纠偏装置（光电传感器+气缸调整）
4. 控制系统
- PLC（西门子S7-1200）
- HMI触摸屏（10.1英寸，中英文界面）
3. 技术参数表
参数项 | 标准型 | 高速型 | 食品级型 |
最大袋重 | 25kg | 15kg | 20kg |
耗气量 | 0.3m³/min | 0.5m³/min | 0.4m³/min |
电源 | 220V/1.5kW | 380V/3kW | 220V/2kW |
噪音等级 | ≤75dB | ≤80dB | ≤70dB |
材质 | 碳钢喷塑 | 铝合金框架 | 304不锈钢 |
4. 工作流程
1. 袋库取袋 → 2. 视觉定位 → 3. 袋口撑开 → 4. 套袋至灌装口 → 5. 夹袋固定 → 6. 释放复位
5. 选型关键因素
1. 袋型适配性
对于异形袋需定制吸盘布局
易破袋（如薄膜袋）建议增加负压调节功能
2. 产线集成
与上游（制袋机）/下游（折边封口机）的间距要求
通信协议匹配（Modbus TCP/RS485）
3. 特殊需求
防静电版本（用于易燃粉尘环境）
无菌设计（医药/食品行业）
6. 故障处理参考
常见问题 解决方案
吸袋失败 检查真空发生器压力，清洁吸盘表面
袋口定位偏移 重新标定视觉相机，调整光源亮度
输送卡袋 调节皮带张力，清理导向槽异物
典型应用场景：
✔ 化肥/饲料自动包装线
✔ 建材行业重袋包装
✔ 食品级粉体全自动灌装
